一、定義與重要性
電子晶片厚度測定儀是用于精確測量半導體晶圓、硅片等電子制造用晶片厚度的精密測量設備。在半導體制造過程中，晶片厚度是影響芯片性能、可靠性及生產效率的關鍵參數之一。精確的厚度測量對于確保產品質量、優化制造工藝、提高成品率具有重要意義。
二、工作原理

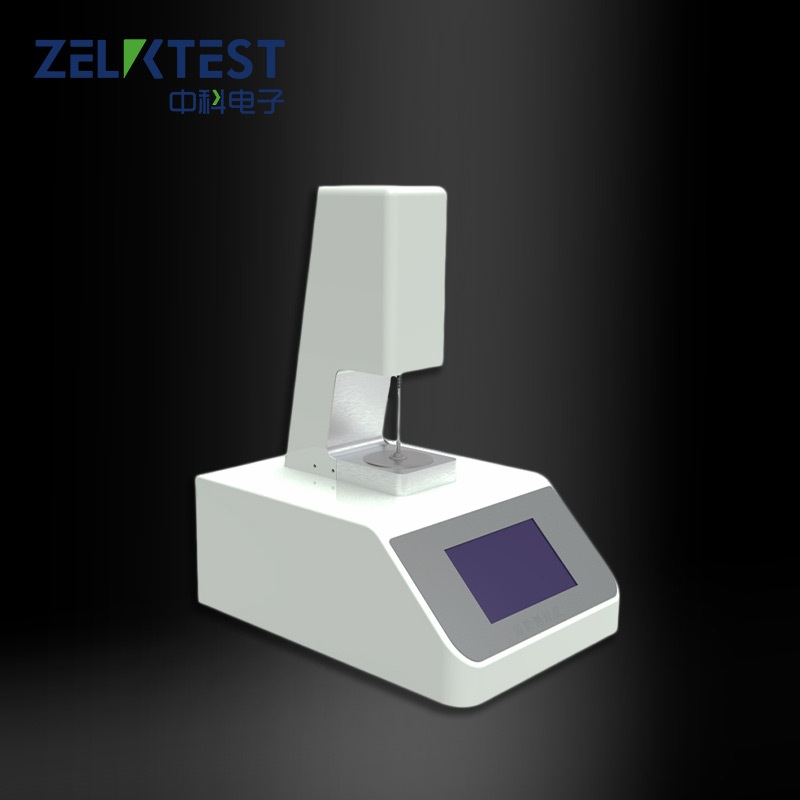

機械接觸式電子晶片TCK-02 測厚儀基于物理接觸測量原理，其核心工作原理如下：
核心構成：主要由測量頭（機械觸針或面接觸式探頭）、位移傳感器、壓力控制系統、數據處理單元等關鍵部件構成。
測量過程：
測量頭在壓力控制系統作用下，以恒定且精準控制的壓力與被測晶片表面實現緊密接觸
晶片表面在壓力作用下產生微小形變
位移傳感器實時捕捉測量頭的位移變化，并將其轉化為電信號
信號處理單元對接收的電信號進行放大、濾波、數字化處理
數據處理單元根據預設算法和校準參數，將位移量與已知壓力、接觸面積等參數結合，通過精確的數學模型計算出晶片厚度
三、測定方法
1、操作步驟
準備階段
試樣處理：截取代表性晶片，清潔表面
設備校準：使用標準量塊或已知厚度的晶片校準儀器
參數設置：根據晶片特性選擇合適壓力（如17.5±1 kPa）、接觸面積等參數
2、測試階段
放置試樣：將晶片置于測量頭下方，確保表面與測量頭平行
啟動測量：選擇手動或自動模式，測量頭降落并施加恒定壓力
重復測量：多次測量取平均值（建議3-5次）以提高精度
3、數據處理
結果統計：自動計算最大值、最小值、平均值
輸出分析：通過打印機或電腦軟件導出數據，分析厚度分布
4、詳細測量流程
測量頭接觸：將平整的晶片放置在測量臺上，啟動測厚儀，測量頭以穩定速度下降與晶片表面接觸
壓力與形變：壓力控制系統提供恒定壓力（通常17.5±1 kPa），使測量頭與晶片表面保持緊密貼合，晶片表面發生微小形變
位移測量：位移傳感器（如電感式、電容式、電阻應變式）捕捉測量頭的位移變化
厚度計算：數據處理單元將位移量轉換為厚度值，顯示在儀器屏幕上
四、濟南中科電子TCK-02測厚儀核心優勢
1、高精度與穩定性：探頭直接接觸測量，避免環境光、表面反射率干擾，適用于金屬、塑料等材料；
2、強環境適應性：機械結構堅固，可適應高溫、粉塵等工業環境，部分型號配備防護設計；
3、智能操作：工業級觸摸屏支持多級權限管理，數據自動存儲、打印，歷史記錄一鍵追溯；
4、廣泛適用性：量程覆蓋0~12 mm，滿足光伏硅片（150~200 μm）、半導體晶圓（偏差<±1 μm）等場景需求。
總結：
濟南中科電子的機械接觸式測厚儀廣泛應用于半導體、光伏、電子封裝等領域，助力企業實現晶片厚度的精準控制。如需了解更多測厚技術細節或設備選型建議，歡迎關注官方平臺獲取專業支持。
